Научно-экспериментальная лаборатория "Виброимпульсная элеклюмагнитная техника" ("ВИЭМТЕХ")

Импульсные электромагнитные сейсмоисточники "Енисей-СЭМ"

Назначение Рисунок 1. Рисунок 2.
Серия импульсных наземных сейсмоисточников "Енисей-СЭМ", различающихся массой и развиваемым усилием воздействия на грунт, предназначена для выполнения сейсморазведочных работ на нефть и газ в условиях Сибири и Крайнего Севера. По глубинности исследований и разрешенности сейсмические записи идентичны получаемым взрывной и вибрационной технологиями.

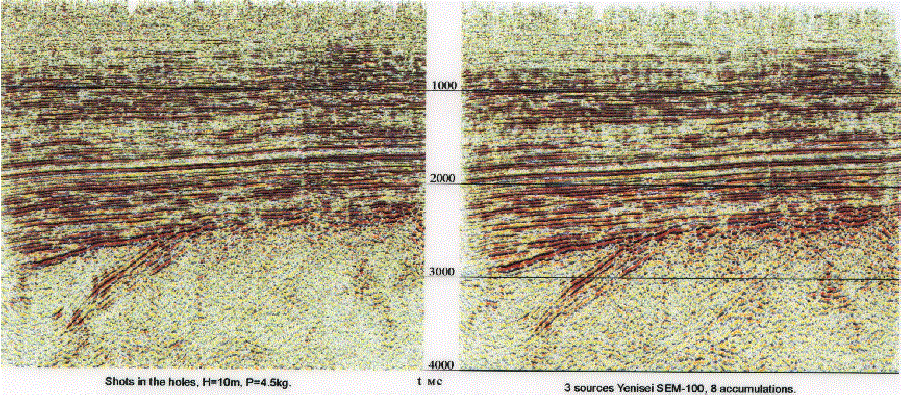

Сопоставление результатов работ МОГТ с использованием взрыва и "Енисей-СЭМ" Амплитудный спектр источника
Источник сейсмических колебаний сейсмоисточник Енисей-СЭМ-100

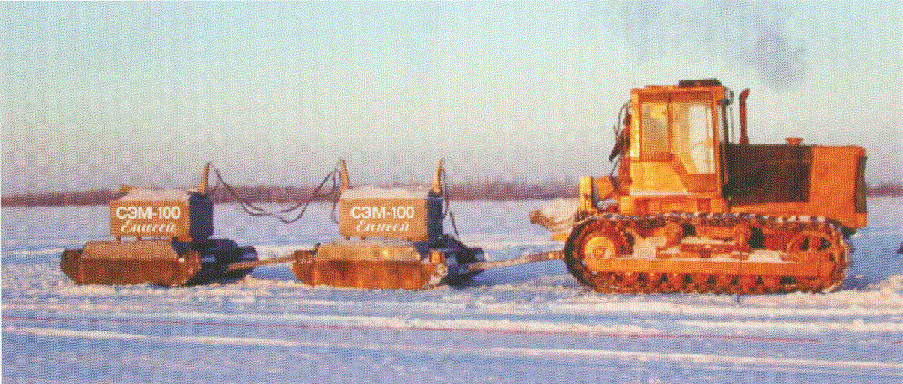

Сейсмоисточник "Енисей-СЭМ-100" 1990 год.

Источник сейсмических колебаний сейсмоисточник Енисей-СЭМ-50 Электромагнитный привод сейсмоисточника Источник сейсмических колебаний сейсмоисточник Енисей-СЭМ-20

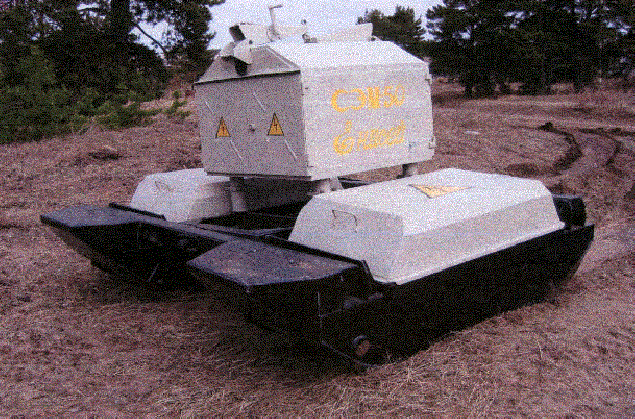

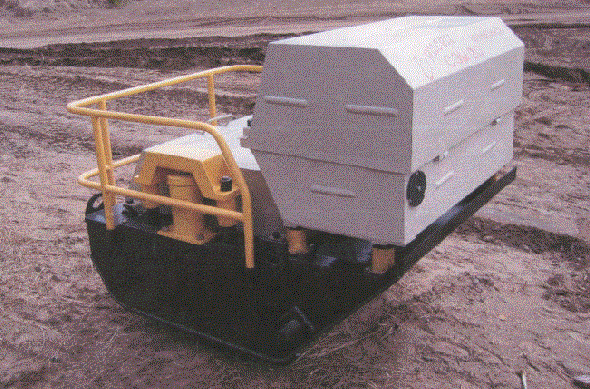

Сейсмоисточник "Енисей-СЭМ-50" 2001 год. Секция электромагнитного привода сейсмоисточника Сейсмоисточник "Енисей-СЭМ-20" 2002 год.

Описание Источник сейсмических колебаний сейсмоисточник Енисей-СЭМ-100М Параметры сейсмоисточников СЭМ 100 СЭМ 100М СЭМ 50 СЭМ 20
"Енисей-СЭМ" - источник сейсмических колебаний, выполненный в виде саней и транспортируемый трактором Т-170 или ему подобным. Использует в качестве источника электрической энергии генераторную установку трехфазного переменного тока мощностью 15 кВт, напряжением 380 В, частотой 50 Гц. Генератор с редуктором устанавливается на транспортное средство и приводится во вращение посредством вала отбора мощности двигателя. Внутри полозьев саней, соединенных между собой шарнирно, помещен электромагнитный привод, создающий через дно полоза импульсное механическое воздействие на грунт. Развиваемое механическое усилие, тс 100 100 50 20
Длительность усилия, мс 5..7 5..7 5..7 5..7
Потребляемая мощность, кВА 2.8 2.8 2 1
Частота повторения импутьсов, с^-1 1/6 1/6 1/6 1/6
Масса источника, кг 7600 7580 4600 1500
Удельное давление на грунт, кг/см^2 0.362 0.364 0.274 0.227
Площадь излучателя, м^2 1.05 1.04 0.84 0.66
Количество излучателей, шт 2 2 2 1

Сейсмоисточник "Енисей-СЭМ-100М" 2001 год.

 Пригруз, кг 2526 2556 1270 800

Сейсмоисточники разработаны совместно с ОАО "Енисейгеофизика".
В настоящее время сейсмоисточники "Енисей-СЭМ" выпускаются серийно
в "Геотехноцентре" г.Минусинск Красноярского края.
