Научно-экспериментальная лаборатория "Виброимпульсная элеклюмагнитная техника" ("ВИЭМТЕХ")

Импульсные электромагнитные сейсмоисточники "Енисей-КЭМ"

Назначение
Серия импульсных наземных сейсмоисточников "Енисей-КЭМ", как и серия "Енисей-СЭМ", предназначена для выполнения сейсморазведочных работ на нефть и газ. По глубинности исследований и разрешенности сейсмические записи идентичны получаемым взрывной и вибрационной технологиями. Применение в источниках колесной транспортной базы расширяет по сравнению с серией "Енисей-СЭМ" возможности применения в условиях заселенной местности.

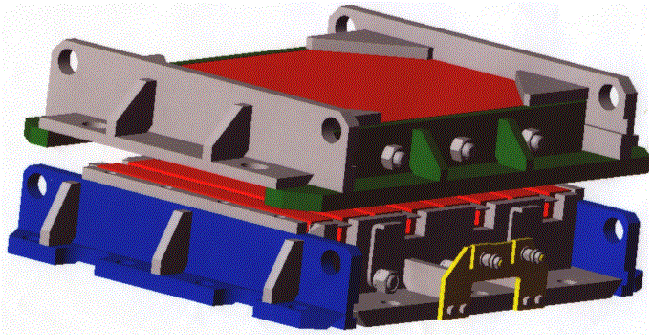

	Секция электромагнитного привода сейсмоисточника
Описание
"Енисей-КЭМ" - источник сейсмических колебаний, выполненный на базе полноприводного грузового автомобиля. Использует в качестве источника электрической энергии генераторную установку трехфазного переменного тока мощностью 15 кВт, напряжением 380 В, частотой 50 Гц. Генератор с редуктором устанавливается на транспортное средство и приводится во вращение посредством вала отбора мощности двигателя. Излучатели выполнены в виде модулей, опускаемых в рабочее положение с помощью гидравлического привода.

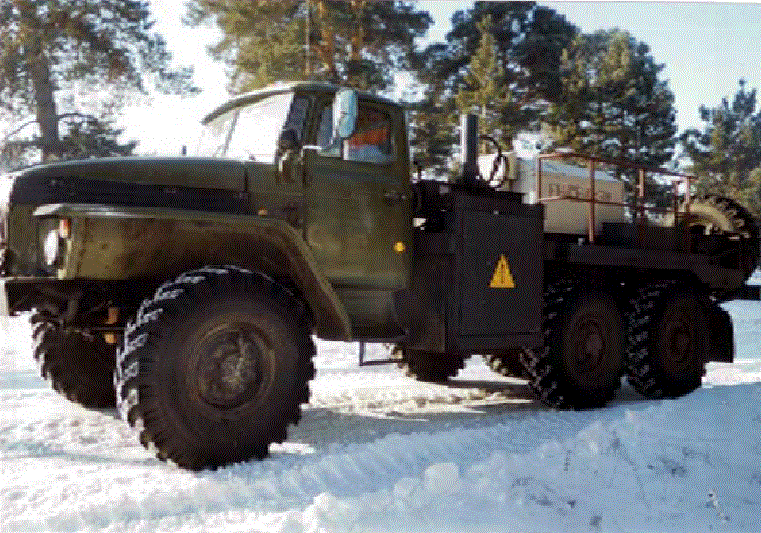

	Сейсмоисточник "Енисей-КЭМ-2"

Параметры сейсмоисточников	КЭМ-2	КЭМ-4	КЭМ-2-130
Развиваемое механическое усилие, тс	50	100	100
Длительность усилия, мс	5..7	5..7	5..7
Частота повторения импульсов, с^-1	1/6	1/6	1/6
Масса источника, кг	6200	9400	-
Площадь излучателя, м^2	0.51	0.51	1.04
Количество излучателей	2	4	2
Количество секций электромагнитного привода	2	4	4
Пригруз, кг	1040	1040	2500	Сейсмоисточник "Енисеи-КЭМ-4"
Разработано совместно с "Енисейгеофизика". В настоящее время сейсмоисточники "Енисей-КЭМ" выпускаются серийно в "Геотехноцентре" г.Минусинск Красноярского края.

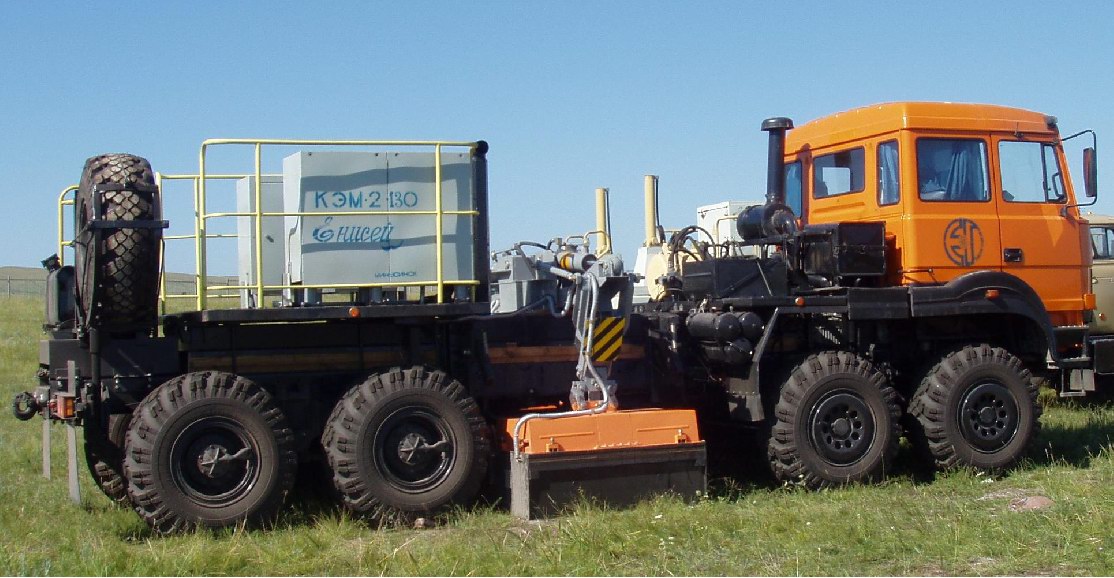

				Сейсмоисточник "Енисеи-КЭМ-2-130"
