Научно-экспериментальная лаборатория "Виброимпульсная элеклюмагнитная техника" ("ВИЭМТЕХ")

Кодоимпульсные источники сейсмических сигналов

Описание
Кодоимпульсные сейсмоисточники ИКИ 10/40, ВЧКОД, СКИФ, Енисей-КИС, ИКЭ предназначены для проведения невзрывных сейсморазведочных работ при поиске горючих ископаемых, воздействием на грунт сериями импульсов чередующимися в произвольной последовательности (коде). Излучатели источников выполнены на основе индукционно-динамического привода возвратно-поступательного движения. Возбуждаемая им электромагнитная сила увеличивается с помощью гидротрансформатора.

Технические характеристики
	ИКИ10/40	ВЧКОД	СКИФ СКИФ-М	Енисей-КИС Енисей-КОД ИКЭ
Амплитуда механической силы, тс	10	1	15	12
Частота срабатываний максимальная, Гц	40	15	20	30
Длительность импульса,мс	5..10	5..10	5..15	4..7
Потребляемая мощьность, кВт	25	2	25	10
Габаритные размеры получателя	460*485	530*450	1000*450	600*600*310
Масса излучателя с пригрузом, кг	920	370	3350	3600

ВИКОД	Разработан по заказу ОАО "Геофизики г.Москва"
СКИФ	Разработан по заказу ВОИГ и РГИ г.Самара
Енисей-КИС	Разработан по заказу "Енисей Геофизика" г.Енисейск

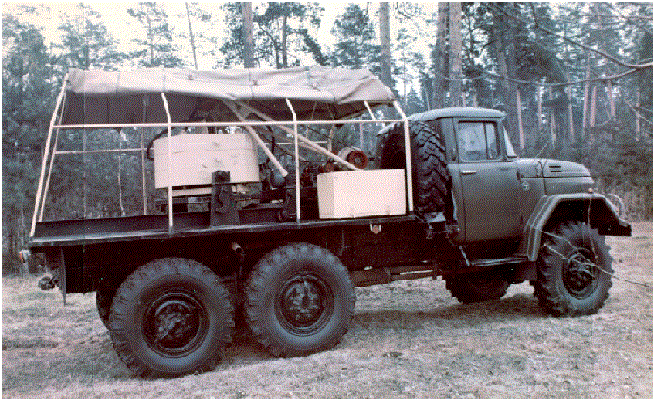

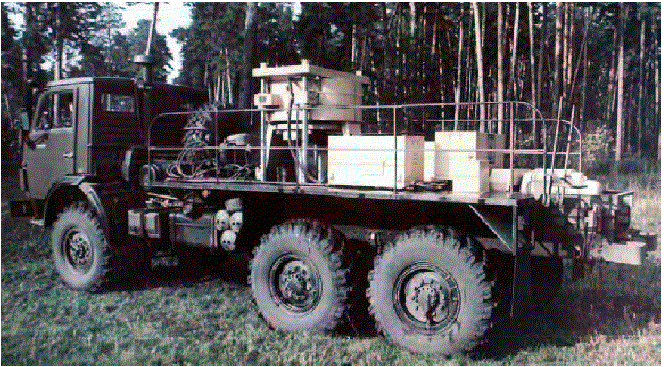

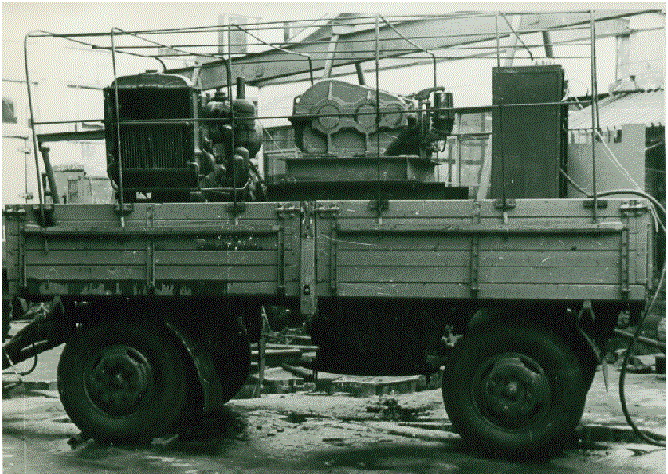

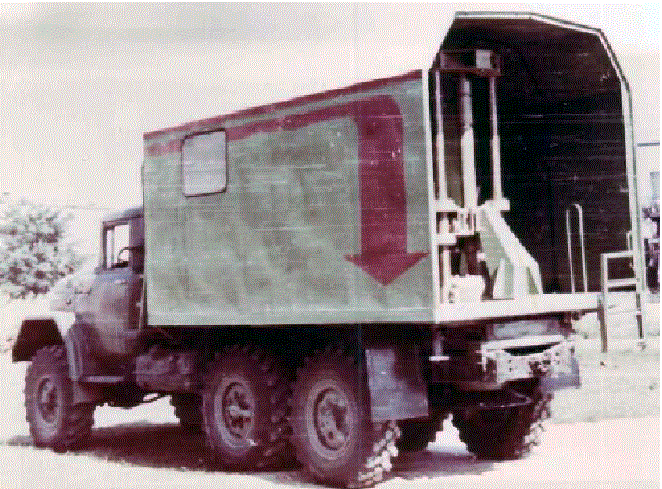

Варианты транспортной базы и спускоподъемного устройства кодоимпульсного сейсмоисточника

Излучатель источников "Енисей-КИС", "Енисей-КОД",ИКЭ. Излучатель выполняется на основе броневого электромагнита, якорь 2 которого опирается на плиту 1. Индуктор 3 с при грузом 4 размещен с зазором под якорем. В "Геотехноцентре" г.Минусинск Красноярского края изготовлены экспериментальне образцы источников "Енисей-КИС" и "Енисей-КОД" на санях
