Электромагнитный источник сейсмических волн "ГЕОТОН-30" предназначен для возбуждения
сейсмических колебаний в земной коре при проведении профильных и площадных
сейсморазведочных работ, региональных геофизических исследований.
Излучатели источника выполнены в виде полозьев, соединенных шарнирно попарно. Каждая
пара полозьев снабжена генератором импульсов тока в обмотке возбуждения электромагнита.
Первичное электропитание осуществляется от генератора, установленного на тягаче.
Сейсмоисточники разработаны совместно с "СОЛДИГЕН -Технологии" г.Москва.
|
|
Технические характеристики |
| Развиваемое усилие одного излучателя |
30 тс |
| Длительность воздействия |
4-8 мс |
| Интервал между воздействиями |
5 с |
| Потребляемая мощность |
1 кВт |
| Напряжение питания: переменное |
380 В |
|
постоянное |
24 В |
| Напряжение на емкостном накопителе |
950 В |
| Масса источника |
2300 кг |
| Габаритные размеры |
1850*950*1350 мм | |
|
|
|
|
Для проведения сейсморазведочных работ малой глубинности (зоны малых скоростей)

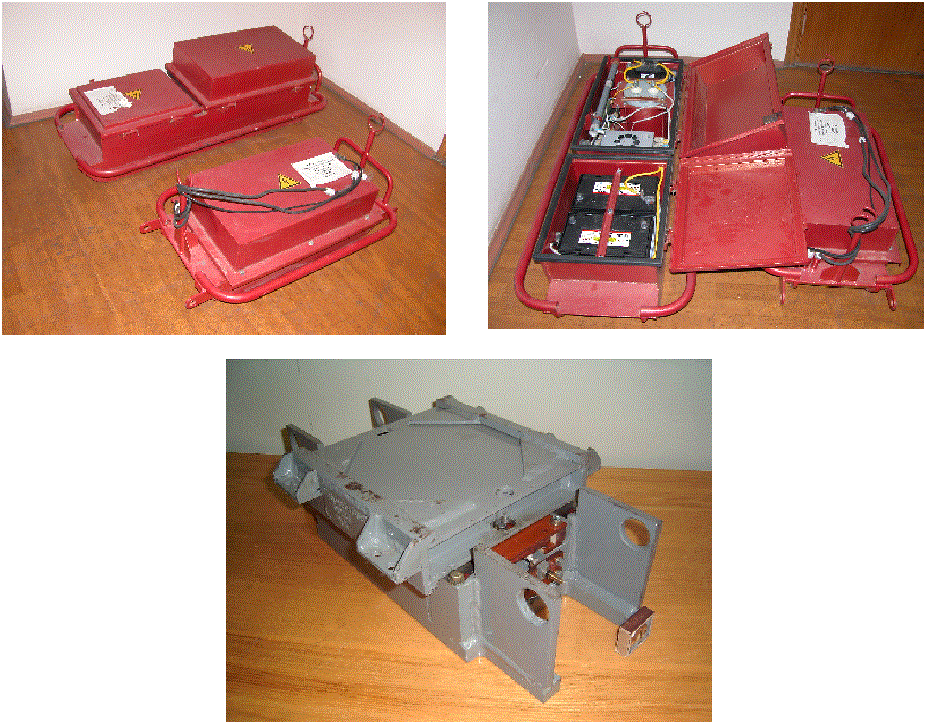

разработан сейсмоисточник "ГЕОТОН-6". Сейсмоисточник выполнен в двух
блоках: в одном - помещен короткоходовой электромагнитный двигатель, а в другой -
аккумуляторная батарея и генератор импульсов тока для возбуждения
электромагнита.
|
Максимальное развиваемое усилие |
6 тс |
| Длительность импульса |
4 мс |
| Напряжение питания |
24 В |
| Масса: излучателя |
150 кг |
|
блока питания |
100 кг |
|
|
