Электромагнитный вибратор предназначен для возбуждения вертикальных
сейсмических колебаний с изменяемой частотой и амплитудой при проведении сейсморазведочных
работ.
Вибратор создан на основе двухтактного электромагнитного преобразователя
возвратнопоступательного движения. Поочередная подача импульсов тока iв и
iн в обмотки вибратора приводит к появлению магнитных потоков
Фв и Фн, вызывающих возникновение знакопеременных
силовых воздействий, передающихся на грунт через излучающую плиту.
|
|
|
|
| Частота и амплитуда силовых воздействий, а следовательно, и возбуждаемых
в грунте сейсмических волн задается формируемыми системой электропитания импульсами
тока. Такой вибратор способен формировать колебания с изменяемой в процессе работы
частотой и амплитудой (свип-сигнал), обладает высокой управляемостью, и не содержит
гидравлического привода и компрессора, потребляющих большую мощность.
Вибраторы такого типа могут быть применены в современных промышленных технологиях.
Макет вибратора был разработан, с по заказу ООО "СОЛДИГЕН-Технологии" г. Москва.
|
|
|

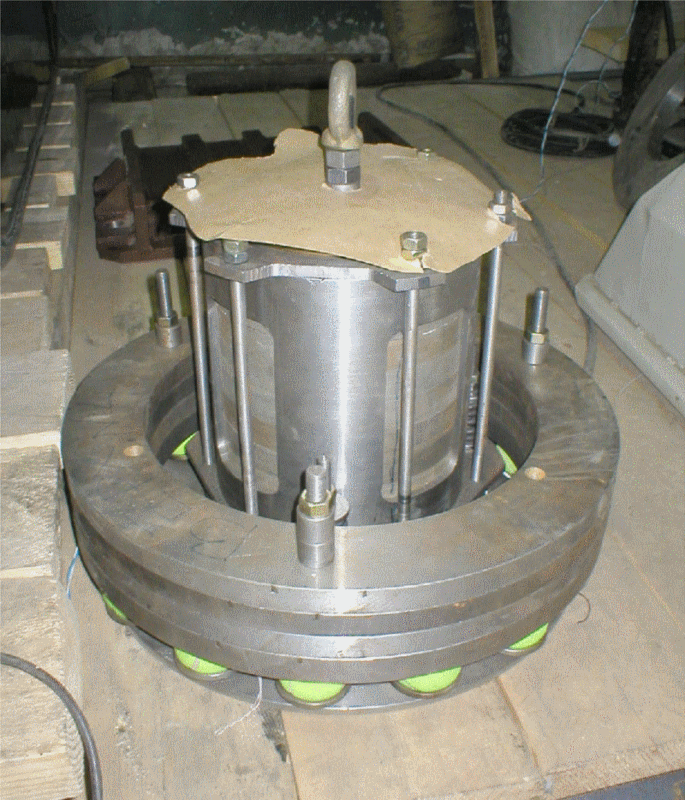

| Действующий макет электромагнитного сейсмовибратора
|
Технические характеристики макета |
|
|
Механические параметры
|
|
| Номинальное усилие |
1500 H |
| Рабочий диапазон частот |
20-60 Гц |
| Амплитуда перемещений якоряотносительно индуктора
|
1,5 мм |
| Масса-габаритные параметры: |
|
| Высота |
430 мм |
| Габаритный диаметр |
560 мм |
| Диаметр излучающей плиты |
520 мм |
| Площадь излучающей плиты |
0,21 м^2 |
|
| Масса индукторных частей |
74,4 кг |
|
| Масса излучающей плиты и якорных частей |
38,6 кг |
| Масса пригруза |
92 кг |
| Масса вибратора с пригрузом |
205 кг |
| Параметры системы питания: |
|
| Амплитудная потребляемая мощность |
1200 Вт
|
|
(от сети 220В) |

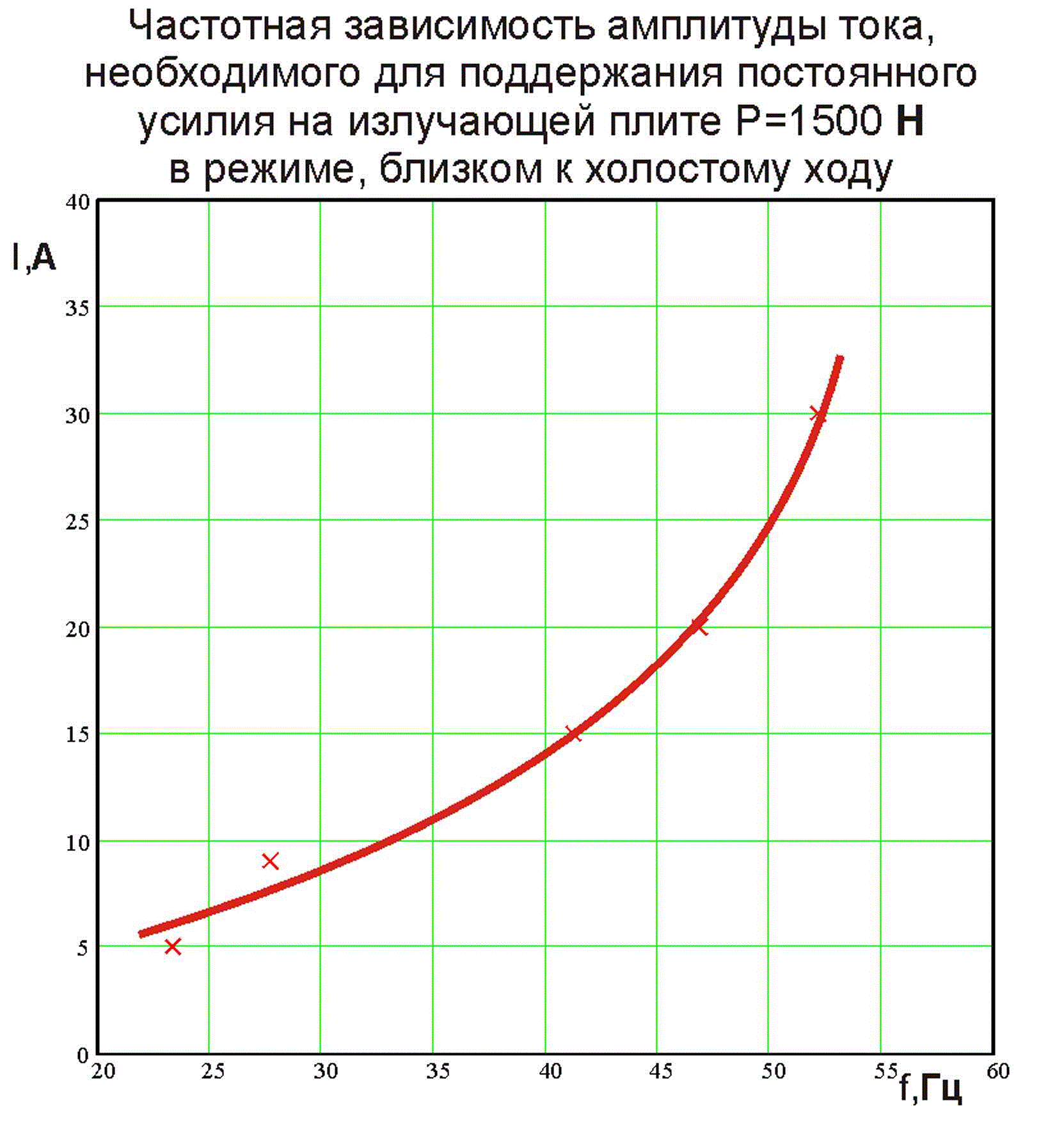

| Максимальный ток в обмотках индуктора |
40 А |
| Напряжение на емкостном накопителе |
800 В |
|
|
